聚氨酯發(fā)泡應用于供熱保溫管道的技術問答

（1）聚氨酯發(fā)泡保溫鋼管聚氨酯發(fā)泡是什么？

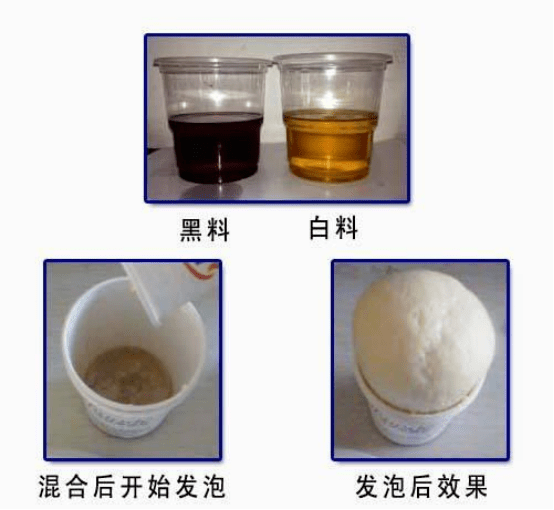

聚氨酯發(fā)泡是以異氰酸酯(聚醚)和混發(fā)泡劑、催化劑、改性劑、阻燃劑、抗老化劑等多種助劑的多元醇(俗稱白料)，通過專門設備按照特定比例均勻混合、通過高壓機注入供熱管道內(nèi)部、現(xiàn)場無氟發(fā)泡形成的高分子聚合物新型防水保溫材料。他擁有連續(xù)致密的表層及閉孔率高達95%以上的互聯(lián)壁高強度蜂窩結構，是防水、保溫、隔熱、隔氣、防腐等多種功能于一體的新型節(jié)能材料。

熱力聚氨酯發(fā)泡保溫管道執(zhí)行標準：

GB/29047-2012《高密度聚Z烯外護管硬質(zhì)聚氨酯泡沫塑料預制直埋保溫管及管件》;

熱力直埋保溫管廠家聚氨酯保溫具體要求：

01、發(fā)泡技術要求：

密度：Kg/m3: 60

導熱系數(shù)：w/ (m.k) :≤0. 033 (50°C)

閉孔率：%:≥88

徑向壓縮強度：Mpa:≥0. 3

02、保冷管路外徑：

> φ 400mm( φ 108mm管道) ；

> φ350mm(φ89mm管道);

> φ330mm(φ76mm管道)；

> φ 300mm( φ57mm管道)；

> φ 280mm( φ45mm管道) ；

> φ 250mm( φ38mm管道)；

> φ 220mm( φ 32mm管道)。

高密度聚乙烯聚氨酯發(fā)泡保溫鋼管具有哪些特點：

01、降低工程造價。

據(jù)有關部門測算，雙管制供熱管道，一般情況下可以降低工程造價的25%（采用玻璃鋼做保護層）和10%（采用高密度聚乙烯做保護層）左右。

02、熱損耗低，節(jié)約能源。

供暖保溫管道其導熱系數(shù)為：λ=0．013—0．03kcal/m·h·oC，比其他過去常用的管道保溫材料低得多，保溫效果提高4~9倍。

再有其吸水率很低，約為0.2kg/m2。吸水率低的原因是由于聚氨酯泡沫的閉孔率高達92%左右。

低導熱系數(shù)和低吸水率，加上保溫層和外面防水性能好的高密度聚乙烯或玻璃鋼保護殼，改變了傳統(tǒng)地溝敷設供熱管道“穿濕棉襖”的狀況，大大減少了供熱管道的整體熱損耗，熱網(wǎng)熱損失為2%，小于國際10%的標準要求。
