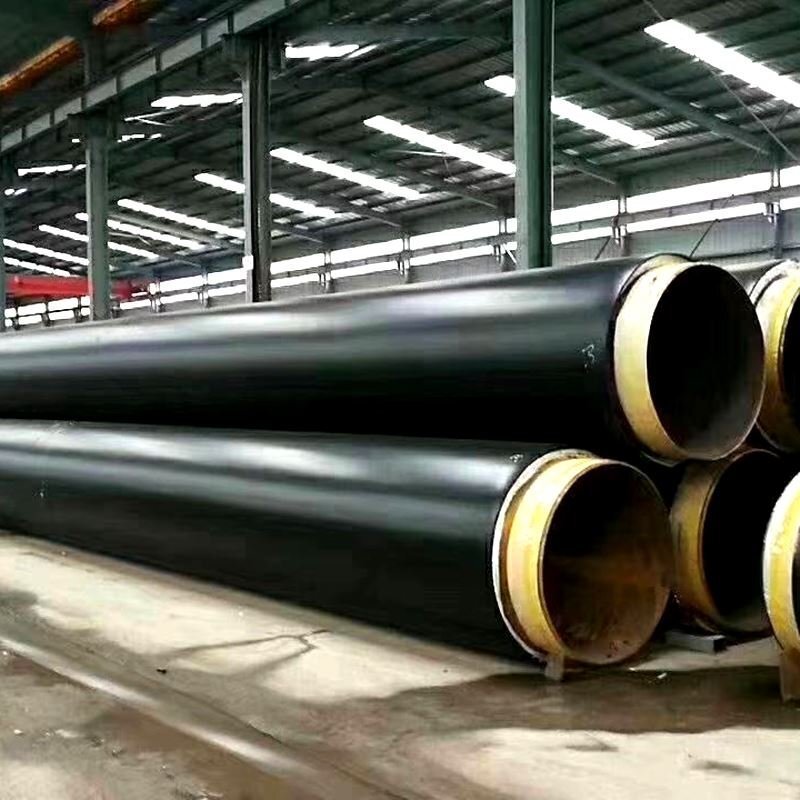

暖氣用聚氨酯發泡直埋保溫鋼管外護管要求：

（1）外護管使用溫度條件應控制在-50℃～+50℃。

（2）外護管密度和成分

（3）聚氨酯發泡保溫鋼管廠家外護管使用高密度聚乙烯塑料制造。聚乙烯樹脂的密度應為935kg/m3～950kg/m3。

（4）應使用有助于外護管生產及提高外護管性能的添加劑，如抗氧劑、紫外線穩定劑、碳黑（或由碳黑預制的色母料）等。

（5）所添加的碳黑應滿足下列要求：

（6）密度：1500kg/m3～2000kg/m3；

（7）甲苯萃取量：≤0.1%（質量百分比）；

（8）平均顆粒尺寸：0.01μm～0.25μm。

（9）供暖保溫管道外護管可以使用不超過15%（質量百分比）的潔凈的回用料，但回用料是制造商自己的產品產生的。

（10）外護管密度不應小于940kg/m3。

（11）碳黑含量應為2.5%±0.5%（質量百分比值，碳黑應均勻分布于母材中。

（12）當進行試驗時，應滿足下列要求：

碳黑結塊、氣泡、空洞或雜質尺寸不應大于100μm。外護管不允許出現色差條紋。

（13）外護管供應方就注明外護管的熔體流動速率值，以便于外護管焊接時參考。當兩個外護管焊接時，其熔體流動速率的差值不應大于0.5g/10min。

（14）外護管外觀應為黑色，其內外表面目測不應有損失其性能的溝槽。不允許有氣泡、裂紋、凹陷、雜質、顏色不均等缺陷。

（15）外護管兩端應切割平整，并與管的軸線垂直，角度誤差應小于2.5°。

（16）外護管任意位置的拉伸屈服強度不應小于19MPa、斷裂伸長率不應小于350%。

（17）外護管任意管段的縱向回縮率不應大于3%。縱向回縮率試驗結束時管材表面不應出現裂紋、空洞、氣泡等缺陷。

（18）外護管外徑和壁厚允許的偏差應符合GB/T 13018規定。

熱力聚氨酯發泡直埋保溫鋼管泡沫結構：

（1）泡沫體應無污斑、無收縮分層開裂現象。泡孔應均勻細密，沿徑向測量的泡孔平均尺寸不應大于0.5mm。

（2）泡沫的閉孔率不應小于88%。

（3）泡沫應均勻地充滿工作鋼管與外護管間的環形空間。

（4）任一保溫層截面上空洞和氣泡的面積總和占整個截面面積的百分比不應大于5%；單個空洞的任意方向尺寸應不超過同一位置保溫層厚度的1/3。

（5）泡沫密度不應小于60kg/m3。

（6）高密度聚乙烯聚氨酯發泡保溫鋼管保溫層泡沫徑向壓縮強度或徑向相對形變為10%時的壓縮應力不應小于0.3MPa。

（7）在常壓沸水中浸泡90分鐘后，泡沫的吸水率不應大于10%。

（8）未進行老化的泡沫保溫層50℃狀態下導熱系數λ50不應大于0.033W/（m/·K）。

聚氨酯發泡保溫鋼管保溫層要求：

直埋保溫管保溫層材料采用聚氨酯硬質泡沫塑料。

保溫管保溫層厚度應保證外護管在-50℃～+50℃溫度范圍內正常使用。

鋼管兩端頭應留出150mm～250mm裸露的非保溫區以備焊接。

聚氨酯發泡保溫鋼管價格

直埋保溫管相關參數介紹：

熱力聚氨酯發泡直埋保溫鋼管發泡前后，外護管任一位置同一截面的外徑增大率不應大于2%。

正常使用的保溫管壽命，在120℃下連續工作至少30年。

抗沖擊性測試時，外護管不應有可見裂紋。

報警線與鋼管之間的電阻值為20MΩ。
