聚氨酯發(fā)泡保溫螺旋鋼管驗(yàn)收標(biāo)準(zhǔn)：

1、進(jìn)場(chǎng)檢查：聚氨酯保溫兼防水材料具備兩重性能，材料進(jìn)場(chǎng)以后須對(duì)原材料進(jìn)行復(fù)試，噴涂聚氨酯的復(fù)試內(nèi)容主要為材料的密度、壓縮性能、尺寸穩(wěn)定性、不透水性等。

2、防水性能檢查：采用蓄水或雨淋的辦法檢查其防水效果,不得出現(xiàn)積水和滲漏水現(xiàn)象。

3、噴涂厚度檢查：采用鋼針插入和量測(cè)的方法檢查厚度。

4、聚氨酯發(fā)泡直埋保溫鋼管生產(chǎn)廠家表面平整度檢查：采用1m直尺和楔形塞尺進(jìn)行量測(cè)，允許偏差5mm。

5、硬泡聚氨酯應(yīng)與基層粘結(jié)牢固，表面不得有破損、脫層、起鼓、孔洞及裂縫。

6、聚氨酯保溫管保溫層任意位置的泡沫密度不應(yīng)小于60kg/m3，泡沫表面光潔、不粘不縮、泡孔均勻、無塌陷、開裂。

7、對(duì)鋼管表面預(yù)處理質(zhì)量逐根進(jìn)行檢查，鋼管表面應(yīng)無油污、灰塵，除銹質(zhì)量用《涂裝前鋼材表面銹蝕等級(jí)和除銹等級(jí)》中的標(biāo)準(zhǔn)版進(jìn)行目視比較，應(yīng)不得低于sa2級(jí)。

8、熱力直埋保溫管廠家對(duì)鋼管防腐層質(zhì)量逐根檢查，防腐層外觀應(yīng)均勻連續(xù)，無漏涂，防腐層厚應(yīng)用磁性測(cè)厚儀進(jìn)行質(zhì)量檢查，厚度不得小于設(shè)計(jì)厚度。

9、保溫層應(yīng)無收縮、發(fā)縮、泡孔不均、燒芯等缺陷。

聚氨酯發(fā)泡保溫螺旋鋼管硬泡原材料及配比應(yīng)適合于澆注施工，澆注施工后聚氨酯發(fā)泡對(duì)模板產(chǎn)生的鼓脹作用力應(yīng)盡可能小；為了抵抗?jié)沧⑹┕r(shí)聚氨酯發(fā)泡對(duì)模板可能產(chǎn)生的較大鼓脹作用力，可在模板外安裝加強(qiáng)筋，保證脫模后外層規(guī)格。

國(guó)標(biāo)聚氨酯發(fā)泡保溫?zé)o縫鋼管澆注結(jié)束30～40分鐘后方可拆模。澆注后的聚氨酯硬泡保溫層應(yīng)充分靜置24小時(shí)后，再進(jìn)行下道工序的施工，外腳手架使用前應(yīng)檢查腳手板是否有空隙、探頭板、護(hù)身欄、擋腳板，確認(rèn)合格，方可使用，作業(yè)過程中遇有腳手架與建筑物之間的拉接，未經(jīng)領(lǐng)導(dǎo)同意， 嚴(yán)禁拆除。

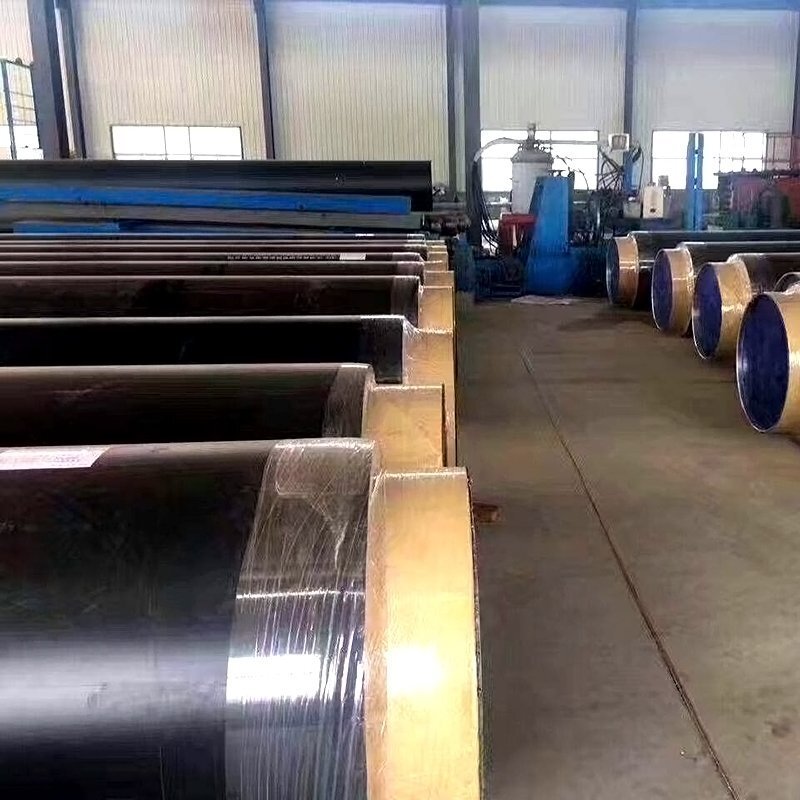

熱力聚氨酯發(fā)泡直埋保溫鋼管保溫層材料為密度60kg/m3至80kg/m3的硬質(zhì)聚氨酯泡沫，充分添滿鋼管與套管之間的間隙，并具有一定的粘接強(qiáng)度，使鋼管、外套管及保溫層三者之間形成一個(gè)牢固的整體。

聚氨酯保溫管泡沫具有良好的機(jī)械性能和絕熱性能，通常情況下可耐溫120℃，通過改性或與其它隔熱材料組合可耐溫180℃。

直埋管補(bǔ)口套袖方式先將保溫管一側(cè)套袖管平移至焊接好的管部位，與兩端保溫外管搭接長(zhǎng)度應(yīng)大于50 mm。2）用塑料焊槍在套管兩端截面和保溫管外殼環(huán)形焊接，以焊條撕不動(dòng)為合格。

預(yù)制聚氨酯發(fā)泡保溫鋼管廠家在國(guó)內(nèi)這項(xiàng)節(jié)能技術(shù)正得到越來越廣泛的應(yīng)用。

聚氨酯組合料具有泡孔細(xì)密，流動(dòng)好，韌性足，強(qiáng)度高的特點(diǎn)，物性寬容度能滿足客戶的各種生產(chǎn)工藝要求，適合用于720、529、325、159等大小規(guī)格不同的管道上，密度分布均勻，同時(shí)在適應(yīng)低溫環(huán)境施工，特使品種能長(zhǎng)期耐低溫零下200℃。
