鋼套鋼蒸汽復合保溫管埋設技術是一種防水、防漏、抗?jié)B、抗壓和全封閉的埋設新技術，是直埋敷設技術在地下水位較高地區使用的一次較大突破。

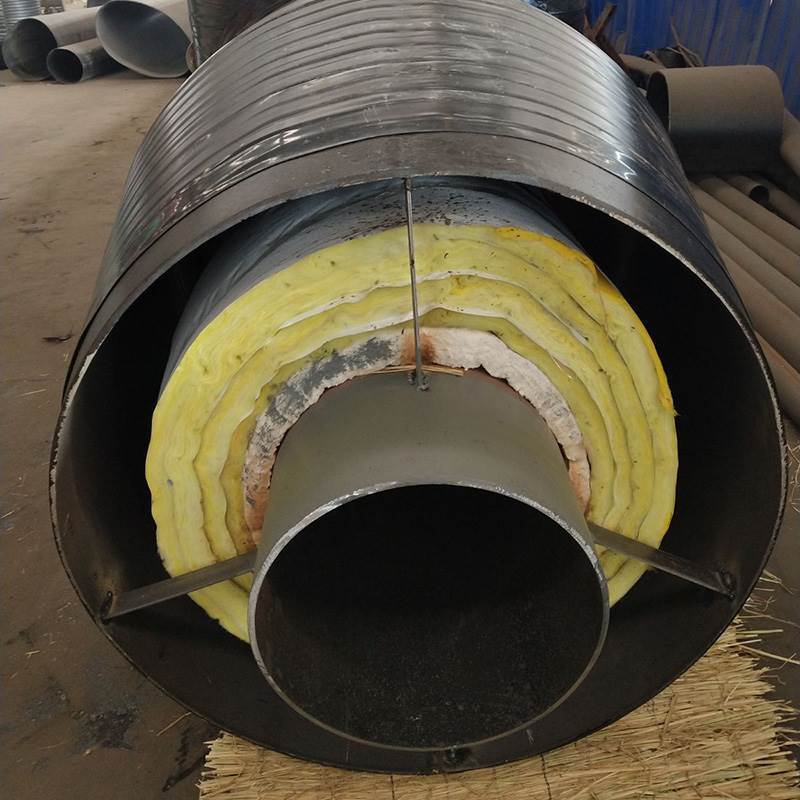

導向支架在鋼套鋼蒸汽保溫管道中，在彎頭、折角等方向改變部件的直管段中通常使用導向支架，導向支架用于限制工作鋼管在外保護層鋼管中的移動空間，它防止了工作鋼管的徑向位移，使工作鋼管只能沿著管道的軸向自由膨脹。

直埋燃氣用鋼套鋼直埋蒸汽保溫鋼管導向支架結固定支架用于保護管道中的折角、彎頭等管件，平衡管道中的應力，阻止管道中應力的傳遞。由固定支架的結構型式可知，它可以承受很大的軸向力，但卻沒有抵抗徑向剪切力的能力，因此，在布置支架時，應盡量降低固定支架的徑向剪切力，使其承受軸向力，這樣才能保證固定支架的安全使用和整個管網的安全。

鋼套鋼蒸汽復合保溫鋼管產品介紹：

輸送介質：冷熱水、蒸汽等需要保溫的液體或氣體介質

使用壓力：≤2.5MPa (> 2.5mpa時我公司可另行訂做生產)

使用溫度：≤150°C (> 150°C時可采用復合保溫結構訂做生產)

敷設方式：直埋式、架空式、地溝敷設等。

使用壽命：≥30年

聚氨酯蒸汽復合鋼套鋼保溫管依據標準： CJ/T114-2019高密度聚乙烯外護管聚氨酯泡沫塑料預制直埋保溫管

GB/T29047- 2012高密度聚乙烯外護管硬質聚氨酯泡沫塑料預制直埋保溫管及管件

GB/T29046-2012城鎮供熱預制直埋保溫管道技術指標檢測方法

CJ/T129-2000玻璃纖維增強塑料外護層聚氨酯泡沫塑料預制直埋保溫管

CJ/T155-2017高密度聚乙烯外護管聚氨酯硬質泡沫塑料預制直埋保溫管件

CJ/T200-2016城鎮供熱預制直埋蒸汽保溫管技術條件

CJ/T246-2018城鎮供熱預制直埋蒸汽保溫管及管路附件

GB/T50538-2010埋地鋼質管道防腐保溫層技術標準

CJJ34-2016城市熱力網設計規范

蒸汽輸送用鋼套鋼保溫鋼管的內滑動外固定：就是工作鋼管受熱膨脹時，鋼管運動，發生位移，而保溫結構層與外套管成一整體結構，不產生運動。外固定即工作鋼管和外保護管同時固定，在每一段管道和補償器的兩端，都要設兩個很大的鋼筋混凝土支墩，才能保證管道的固定。不設導向支架。外固定因為須設鋼筋混凝土支墩，所以施工占地大、投資多、工期長，而且支墩又是直埋保溫管道的薄弱部位，該部位易產生"熱橋"，也易出現滲水現象，管道運行不正常時，該部位也易出現事故。

鋼套鋼蒸汽直埋復合保溫管的內滑動內固定：就是將工作鋼管通過一定的結構形式固定在外保護管上，充分利用外保護管的強度和剛度以及外保護管與土壤之間的摩擦力來使內管固定，不用鋼筋混凝土結構固定，可節省鋼筋混凝土支墩。只有以鋼管作為外保護管才可能采用內固定形式。固定端有隔熱設施，以減少熱橋效應，同時外保護管應有足夠的強度，以滿足管道水平推力的要求。對"鋼套鋼"保溫結構，采用內固定結構具有很大的優越性。根據外護管的不同，又可分為鋼套鋼結構和鋼套鋼復合結構。
